张泽民院士团队爱用的”云雾感“ UMAP 图

站内编号 KB-000083
clippings生信教程可视化UMAP单细胞云雾感ggplot2Seurat暂未试用
原文
板块与文章导航

摘要LLM 归库摘要

  • 核心内容： 复现张泽民院士团队风格的"云雾感" UMAP 图——通过 geom_point(size=0.03, shape=16, stroke=0) 让点足够小且无描边形成"云里雾里"的质感，配合精选柔和配色与干净主题。
  • 适用场景： 单细胞 UMAP/t-SNE 降维图的发表级美化；适合展示大量细胞点的整体分布而不被单点干扰。
  • 输入： UMAP 坐标 + 细胞分群注释（如 B_UMAP.csv + metadata 合并得到 UMAP_1/UMAP_2/Cluster），或自有 Seurat 对象的坐标。
  • 输出： BCells_Umap.png（2×2 in, 300 dpi）+ 单独图例 FigureS1C_legend.pdf，可多亚群拼装。
  • 关键参数/步骤： geom_point(size=0.03, shape=16, stroke=0) 是核心；配色 color <- c("#919ac2","#ffac98",...)；theme_classic() + 去网格/去刻度 + 坐标轴箭头；facet_grid(~label) 分面；图例单独绘制用 size=0 点 + override.aes=list(size=2)。
  • 常见错误： 点太大或带描边会失去"云雾感"；图例若随主图绘制会占空间，应单独出图后拼装；多亚群需逐一绘制再 PS 拼装。
  • 与口腔生信连接： 牙周炎/OSCC 单细胞项目 UMAP 分群图可直接套用此风格 + 配色，形成与顶刊一致的发表级降维图。
  • 下一步处理： 暂未试用；需 GSE243013 数据（NCBI GEO）或自有单细胞 UMAP 坐标试跑。
  • 归库说明： 分类到 03 生信教程与工具库（可视化与配色），置信度 0.90，理由：UMAP 可视化复现教程、含完整可复用 R 代码。

新叶910 生信技能树 2025年9月2日 22:29

最近我们生信入门班的学员问起了一个大佬的文章，想知道里面的那种带有“云里雾里”感的 UMAP 如何实现！我看了下这个文献，然后找了找之前收集的张泽民院士团队的单细胞文章，发现里面全是这种风格，配色也好看，现在分享给大家！欢迎大家一键三连~

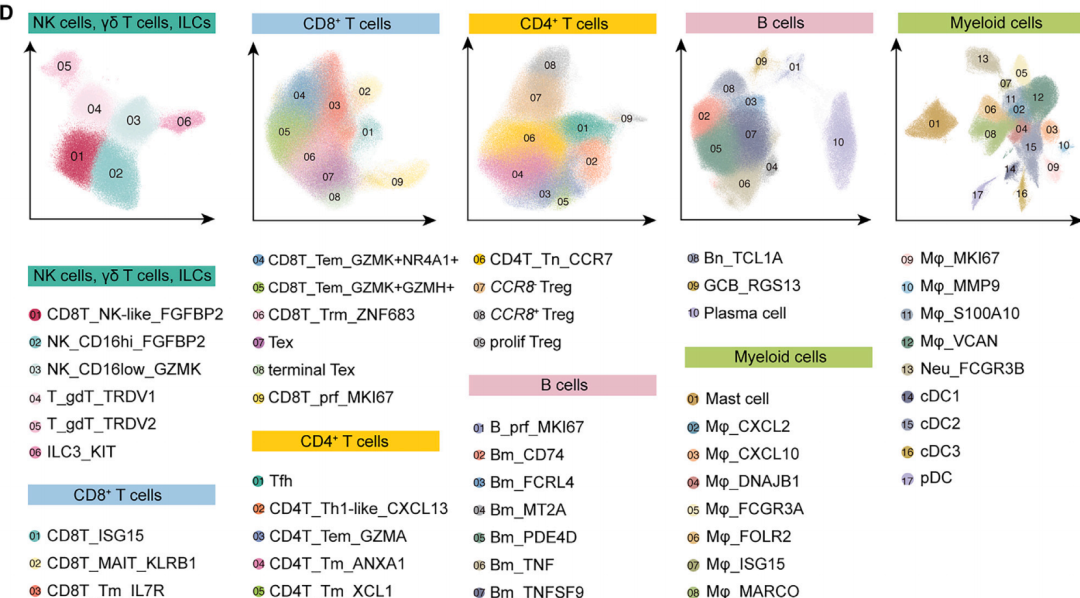

图来自国际期刊《cell》上以Resource形式在线发表的题为《A single-cell atlas reveals immune heterogeneity in anti-PD-1-treated non-small cell lung cancer》的研究论文。曾老板在昨天也进行了介绍： 用R绘图之前可以让ai先给出草稿代码


当然是给出来全部的数据和代码啦：

https://www.ncbi.nlm.nih.gov/geo/query/acc.cgi?acc=GSE243013

GSE243013_NMF_all_group_5.csv.gz 1.1 Kb (ftp)(http) CSV
GSE243013_NSCLC_immune_scRNA_counts.mtx.gz 6.6 Gb (ftp)(http) MTX
GSE243013_NSCLC_immune_scRNA_metadata.csv.gz 38.8 Mb (ftp)(http) CSV
GSE243013_RAW.tar 516.4 Mb (http)(custom) TAR (of TAR)
GSE243013_T_with_TCR_annotation.csv.gz 15.2 Mb (ftp)(http) CSV
GSE243013_UMAP_info.tar.gz 20.6 Mb (ftp)(http) TAR
GSE243013_barcodes.csv.gz 6.4 Mb (ftp)(http) CSV
GSE243013_genes.csv.gz 111.5 Kb (ftp)(http) CSV

绘图#

绘图的代码其实非常简单，先读取数据：

###
### Create: Jianming Zeng
### Date:  2023-12-31
### Email: jmzeng1314@163.com
### Blog: http://www.bio-info-trainee.com/
### Forum:  http://www.biotrainee.com/thread-1376-1-1.html
### CAFS/SUSTC/Eli Lilly/University of Macau
### Update Log: 2023-12-31   First version
### Update Log: 2024-12-09   by juan zhang (492482942@qq.com)
###
rm(list=ls())
options(stringsAsFactors = F)
library(ggsci)
library(dplyr)
library(future)
library(Seurat)
library(clustree)
library(cowplot)
library(data.table)
library(ggplot2)
library(patchwork)
library(stringr)
library(qs)
library(Matrix)

# 创建目录
getwd()
gse <- "GSE243013"
dir.create(gse)

# 下载raw文件夹
if(F) {
# https://mp.weixin.qq.com/s/uEso7yRZB300MnMhSpXH_Q
  library(GEOquery)
# filter_regex: 指定下载的
# fetch_files = F, 返回下载链接
  getGEOSuppFiles(gse,fetch_files = F)[,2]
}

up_pos <- rio::import('GSE243013/B_UMAP.csv' ,data.table = F)
head(up_pos)

meta  <- rio::import('GSE243013/GSE243013_NSCLC_immune_scRNA_metadata.csv.gz')
head(meta)

df <- merge(up_pos,meta,by='cellID')
colnames(df)
df <- df[,c(2,3,11)]
colnames(df) <- c('UMAP_1','UMAP_2','Cluster')
df$label <- "B cells"

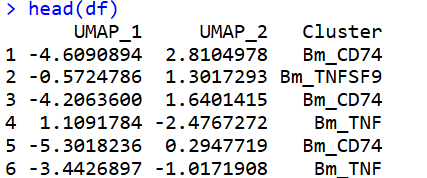

head(df)

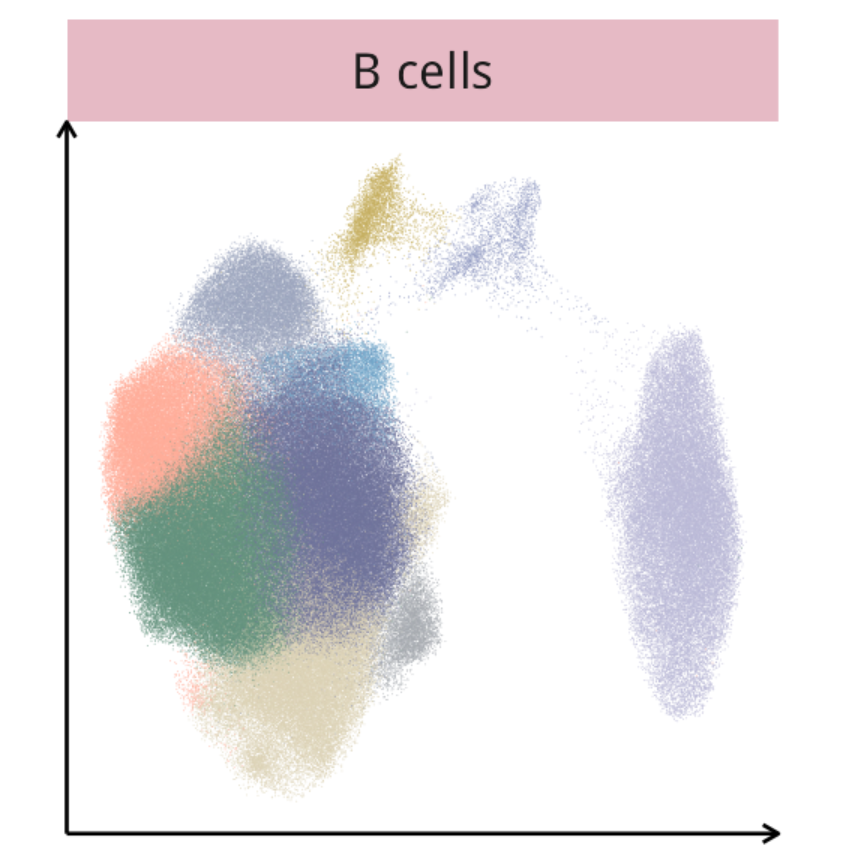

使用ggplot2绘图，秘诀在于： geom_point(size = 0.03,shape = 16, stroke = 0)

color <- c("#919ac2","#ffac98","#70a4c8","#a5a9af","#63917d","#dbd1b4","#6e729a","#9ba4bd","#c5ae5f","#b9b8d6")

library(ggh4x)
p <- ggplot(df, aes(x = UMAP_1, y = UMAP_2, color = Cluster)) +
  geom_point(size = 0.03,shape = 16, stroke = 0) +
  scale_color_manual(values = color) +
  facet_grid(~label) +
  theme_classic() +  # 使用简洁主题
  theme( plot.background = element_blank(),  # 移除背景
         panel.grid.major = element_blank(),  # 移除主要网格线
         panel.grid.minor = element_blank(),  # 移除次要网格线
         margin = margin(),  # 增加顶部边距
         axis.title.x = element_blank(),  # 移除x轴标题
         axis.title.y = element_blank(),  # 移除y轴标题
         axis.text = element_blank(),  # 移除坐标轴刻度标签
         axis.ticks = element_blank(),  # 移除坐标轴刻度线
         axis.line = element_line(colour = "black", size = 0.3,
                                  arrow = arrow(length = unit(0.1, "cm"))),  # 加粗坐标轴并添加箭头
         strip.background = element_rect(fill = '#e6bac5',color=NA),
         strip.placement = 'outside',
         strip.text = element_text(size = 8),
         legend.position = "none",
         aspect.ratio = 1) +
  scale_x_continuous(limits = c(min(df$UMAP_1), max(df$UMAP_1)) ) +  # 设置x轴范围
  scale_y_continuous(limits = c(min(df$UMAP_2), max(df$UMAP_2)) )   # 设置y轴范围
p

ggsave(filename = "BCells_Umap.png",height = 2,width = 2,plot = p,dpi = 300,bg = "white")

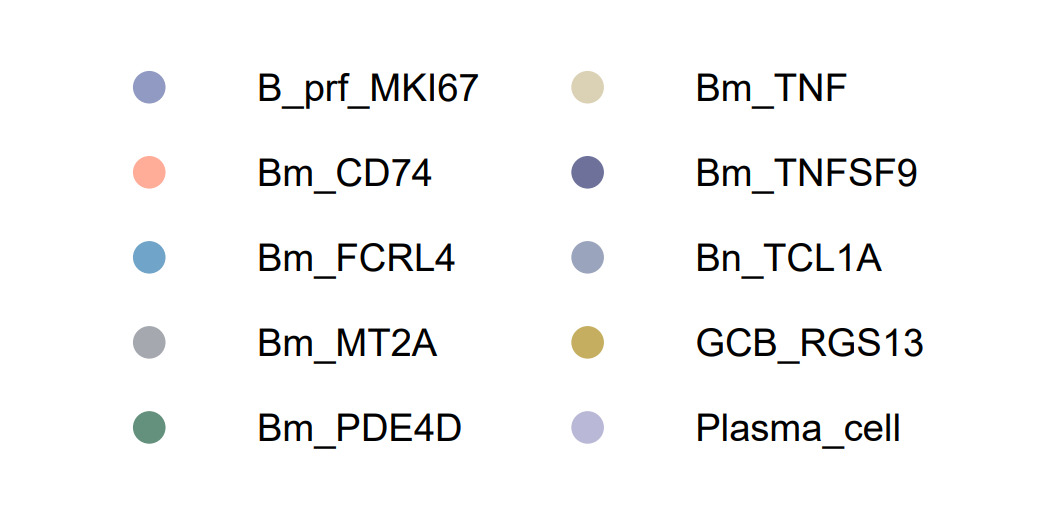

图例绘制#

这里图例单独绘制：

ggplot(data = df, aes(x = UMAP_1, y = UMAP_2, color = Cluster)) +
  geom_point(size = 0, shape = 16,stroke = 0) +
  theme_void()+
  scale_color_manual(values = color, name = '') +
  theme( aspect.ratio = 1,
    legend.position = 'bottom',
    plot.margin = margin(0,0,0,0) ) +
  guides(color = guide_legend( ncol = 2, override.aes = list(size = 2, alpha = 1) )) +
  theme(legend.text = element_text(size = 5),
        legend.spacing.y = unit(0, 'cm'),
        legend.key.height = unit(0,"cm"),
        legend.box.spacing = unit(0, 'cm'))

ggsave( "FigureS1C_legend.pdf", width = 3.5, height = 6, dpi = 500 )


注意上面图片的保存格式，最后将两个图组合在一起就可以啦！

多个亚群都绘制然后用PS软件拼装在一起！
