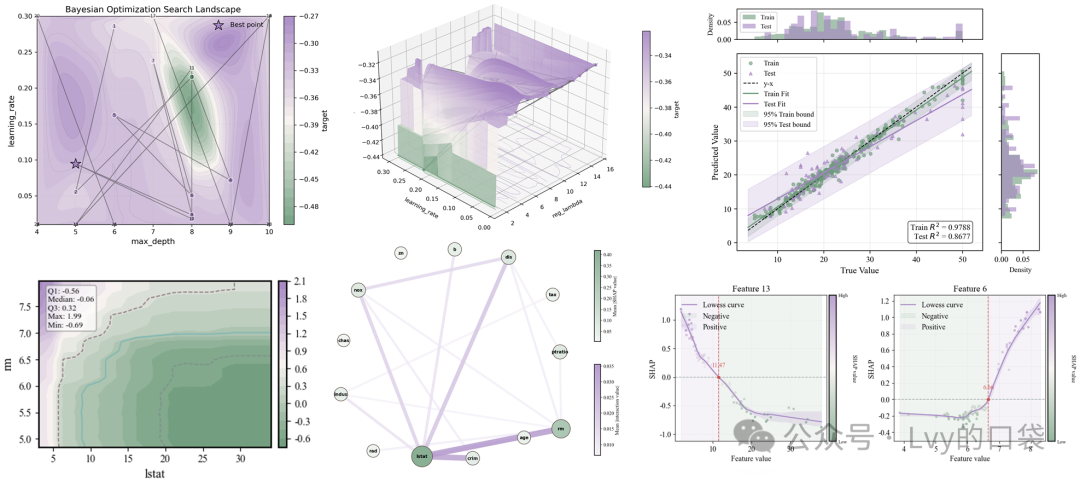

最近在网上看到一些SHAP相关绘图，也太好看了，现在SHAP绘图都进化到这个地步了嘛，所以尝试来复现一下，复现效果展示如下：

顶刊直接预定！|超绝贝叶斯优化+CatBoost+SHAP+PDP绘图可视化|替换数据直接用

之前给大家展示了贝叶斯优化CatBoost，这期的案例是优化XGBoost，之前出过很多集成算法的SHAP分析，都可以直接套用

一篇解决不均衡疾病诊断问题！|SuperLearner+20多基线模型对比+DCA决策+Calibration曲线+Kaplan–Meier预后+风险分层+Cox回归+SHAP解释！

「Nature子刊SHAP图“拿来即用”？」~~二十多种算法+创新集成算法+SHAP+PDP分析套图来了|替换数据直接套用~~

TabICL二分类表现惊艳！结合LightGBM、HGBoot集成优化，性能超越20+基线模型|附集成模型一键式可解释性分析

首先是贝叶斯寻优过程绘图，可以直接展示出不同超参数寻优过程

接下来就是回归预测图和SHAP绘图，大部分之前都分享过的

下面是PDP分析图

源码实现

本期依然是python代码，全部源码在code_main_6_1.ipynb 文件里面，直接修改数据集的名字即可套用

# 公众号：Lvy的口袋df_all = pd.read_excel('BostonHousing1.xlsx') df_process = df_all.dropna()#随机打乱整个数据集的数据df_process = df_process.sample(frac=1).reset_index(drop=True)train_vaild_test_list=[0.7,0.1,0.2]  #训练集、验证集、测试集划分train_vaild_test_list1=np.cumsum(train_vaild_test_list/np.sum(train_vaild_test_list)*len(df_process))train_vaild_test_list2=np.round(train_vaild_test_list1)train_vaild_test_list2=train_vaild_test_list2.astype(int)df_train_list=df_process.iloc[1:train_vaild_test_list2[0]]df_vaild_list=df_process.iloc[train_vaild_test_list2[0]:train_vaild_test_list2[1]]df_test_list=df_process.iloc[train_vaild_test_list2[1]:-1]X_mean, y_mean,X_std,y_std,X_train_nor, y_train_nor,X_vaild_nor, y_vaild_nor, X_test_nor, y_test_nor,train_y,vaild_y,test_y,test_X,train_X,vaild_X=split_data(df_train_list,df_vaild_list,df_test_list)

贝叶斯优化目标函数可以自己定义如下

def xgb_cv(max_depth, learning_rate, reg_lambda, subsample):    """贝叶斯优化目标函数：最大化负RMSE"""    max_depth = int(max_depth)    model = XGBRegressor(        max_depth=max_depth,        learning_rate=learning_rate,        reg_lambda=reg_lambda,        subsample=subsample,        objective='reg:squarederror',        n_estimators=5000,        random_state=42,        tree_method='hist',        eval_metric='rmse'    )    model.fit(        X_train_nor, y_train_nor,        eval_set=[(X_vaild_nor, y_vaild_nor)],        verbose=False,        early_stopping_rounds=100    )    pred = model.predict(X_vaild_nor)    rmse = root_mean_squared_error(y_vaild_nor, pred)    return -rmse

接下来可以自己设定一个色系，主要修改正负的颜色，全局绘图都是围绕这个颜色来滴~非常期待大家的的绘图配色

pos_color="#d06a4a"neg_color="#4f9d94"cmap = mpl.colors.LinearSegmentedColormap.from_list(    "shap_teal_orange",    [neg_color, "#f7f2ef", pos_color])

然后直接全部运行就能得到以上绘图了~
