三元图（Ternary plot）— 组间差异可视化
来源公众号：Easy科研 · 纯肥瘦肉夹馍（2026-08-18）｜ 配套 R 模板已同步至代码库
组间差异可视化是理解不同组别生物学差异的关键步骤。常用箱线图、热图外，三元图也能用来展示一群特征在三组之间的比较。
原理#
- 可视化形式是正三角形，三个角代表三个组别。
- 三角形内部是一堆圆点，每个点代表一个特征。
- 点离哪个角近 → 在相应组中相对比例高；离哪个角远 → 相对比例低。
- 点的大小常映射平均丰度/占比。
三组联合展示示例：正三角形三点为组，圆点位置反映特征在三组的比例分布。
文献应用场景#
三元图在生信组学中应用广泛，只要数据能归一化为三种变量的比例即可。
| # | 文献 | 期刊(IF) | 三元图用途 |
|---|---|---|---|

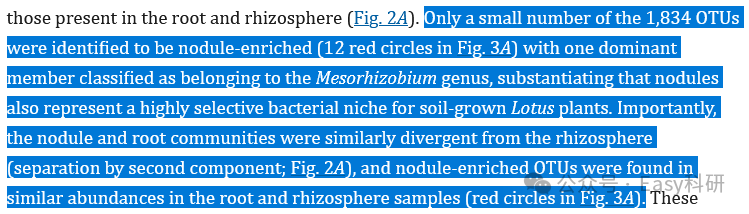

| 1 | Root nodule symbiosis in Lotus japonicus (2016) | PNAS (9.4) | 微生物 OTUs 在根/根际/根瘤中的分布 |
| 2 | Core bacterial microbiota in xylem sap (2022) | Nat Commun (14.7) | 细菌属在三种施肥处理下的相对丰度 |
| 3 | Microbiota in bladder tumors (2024) | Physiol Genomics (2.5) | EMT/炎症相关基因表达在三个亚型中差异 |
| 4 | Microorganisms as bio-filters (2022) | iMeta (23.7) | 不同海拔样本微生物丰度差异 |
| 5 | Seed-borne bacteria drive wheat microbiome (2025) | Nat Microbiol (20.5) | KEGG 功能丰度在群落间比较 |
| 6 | APOBEC mutagenesis in bladder cancer (2022) | Theranostics (12.4) | 非沉默突变在三组 AMES 分布 |
| 7 | Graph pangenome tomato (2022) | Nature (50.5) | SNPs/indels/SVs 解释的遗传力比例 |
三元图 + 其他图组合#
三元图能直观看出分布，但缺少统计学检验。可通过组合弥补：

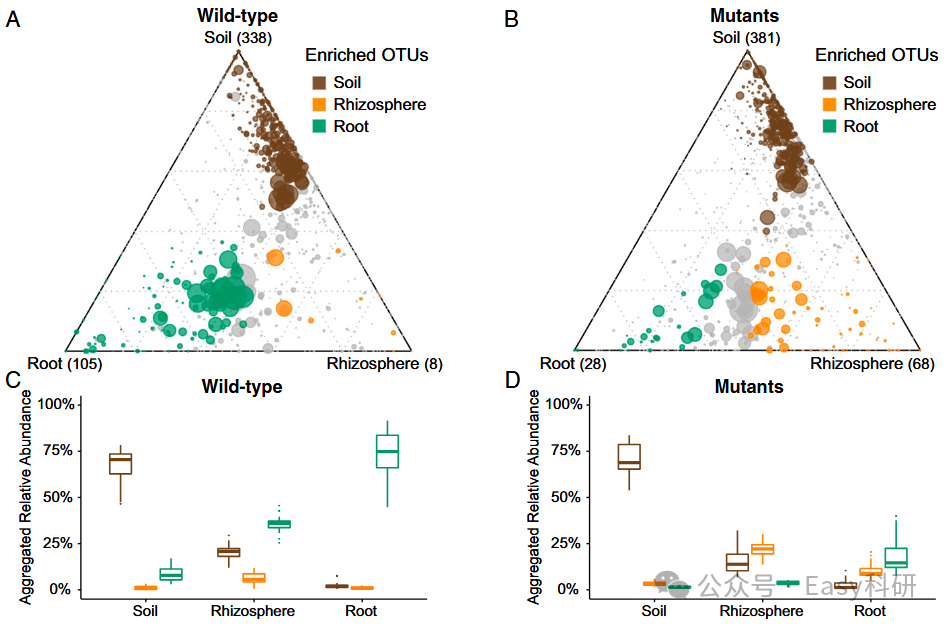

- 三元图 + 箱线图：三元图看分布 + 箱线图突出三组特异特征累计丰度的组间差异（用同一色系横向比较）。
- 三元图 + 柱状图：三元图看群落分布 + 柱状图展示主要门相对丰度并加显著性标记（Kruskal-Wallis）。
三组比较的组合表达示例：三元图展示分布，箱线图/柱状图补充统计检验。
快查数据格式#
| 输入方式 | 说明 |
|---|---|
| 数据框（通用） | 每行一个特征，三列 = 三组比例/丰度。ggtern(data, aes(x=A, y=B, z=C)) + geom_point() |
| phyloseq 对象（微生物） | microbiomeutilities::prep_ternary(x, group="分组", level="Genus") 一键转三元图数据 |
使用指引#
R 模板位于远程代码库 hz-bioinfo-codes/02_可视化/03_三元图/01_ternary_plot_template.R，包含：
- 场景 A：phyloseq 数据 →
prep_ternary() - 场景 B：数据框直接绘图（推荐，自备数据）
- 进阶：
geom_text标注显著富集特征 - 关键提醒（组数、统计检验、数据归一化）
